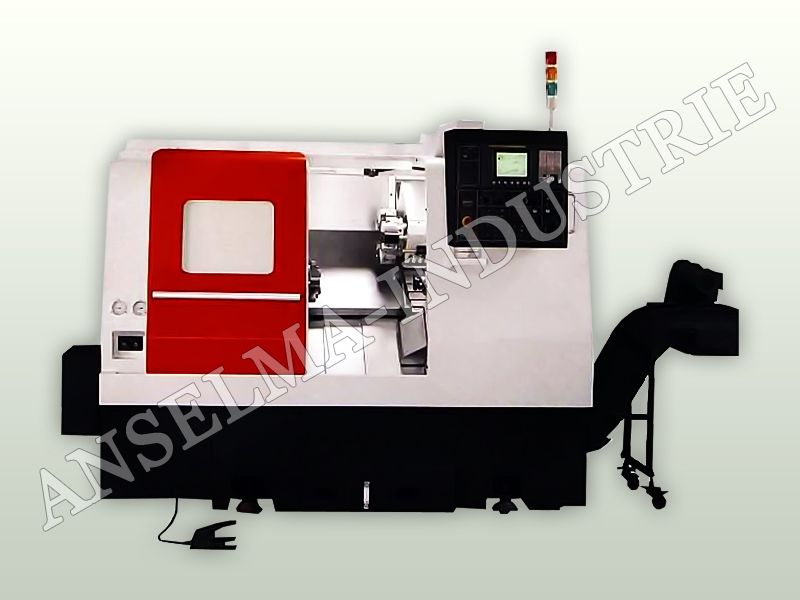

ТОКАРНЫЙ СТАНОК ANS-TC300

ПРЕЗИЦИОННЫЙ ТОКАРНЫЙ СТАНОК С ЧПУ ТИПА CNC

Описание

Модель		Единица измерения	ANS-TC300	ANS-TC300L
	Кол-во осей	-	Ст.: 2 оси	Опц.: 3 оси (С-ось)
Мощность	Наибольший диаметр обработки над станиной	мм (дюйм)	⌀630 (24.8")	⌀630 (24.8")
	Максимальный диаметр изделия, устанавливаемого на токарный станок	мм (дюйм)	⌀442 (17.4")	⌀442 (17.4")
	Рабочая длина	мм (дюйм)	462 (27.55")	1000 (39.37")
Шпиндель	Головка шпинделя	-	ASA A2-8	ASA A2-8
	Диаметр отверстия шпинделя	мм (дюйм)	⌀90 (3.54")	⌀90 (3.54")
	Наибольший диаметр прутка	мм (дюйм)	Ст.: 10-3500 (10")	Ст.: 10-3500 (10")
	Наибольший диаметр прутка	мм (дюйм)	Опц.: 10-2800 (12")	Опц.: 10-2800 (12")
	Скорость вращающихся инструментов (опц.)	об./мин	нет	25-4000
	Количество скоростей шпинделя	-	с бесступенчатым изменением скоростей	с бесступенчатым изменением скоростей
Патрон	Гидравлический патрон	мм (дюйм)	Ст.: ⌀254 (10")	Ст.: ⌀254 (10")
Патрон	Гидравлический патрон	мм (дюйм)	Опц.: ⌀304 (12")	Опц.: ⌀304 (12")
Револьверная головка	Номер иструмента (произвольно)	-	Ст. гидр. LS-240-12 диск револьверной головки мальтийского типа	Ст. гидр. LS-240-12 диск револьверной головки мальтийского типа
	Номер иструмента (произвольно)	-	Опц.: серво LS-240SV-12	Опц.: серво LS-240SV-12
	Внешний диаметр инструмента с хвостиком	мм (дюйм)	⌀25x25 (1")	⌀25x25 (1")
	Внутренний диаметр посадочного отверстия	мм (дюйм)	⌀40 (1.5")	⌀40 (1.5")
Поперечный суппорт (X-ось) & каретка (Z-ось)	Ход по X-оси	мм (дюйм)	250 (9.84")	250 (9.84")
	Ход по Z-оси	мм (дюйм)	650 (25.29")	1000 (39.37")
	Скорость быстрого перемещения (X-ось)	м/мин.	30 (1181)	30 (1181)
	Скорость быстрого перемещения (Z-ось)	м/мин.	30 (1181)	30 (1181)
	Скорость рабочей подачи	мм/об.	0.001-500	0.001-500
	Диаметр шарикового винта (X-ось)	мм (дюйм)	⌀32 (1.26") Р10	⌀32 (1.26") Р10
	Диаметр шарикового винта (Z-ось)	мм (дюйм)	⌀36 (1.42") Р10	⌀36 (1.42") Р10
Двигатель	Шпиндель	-	ßР30i (15/18.5 кВт)	ßР30i (15/18.5 кВт)
	X-ось	-	α12Bi (3 кВт)	α12Bi (3 кВт)
	Z-ось	-	α12i (3 кВт)	α12i (3 кВт)
	Гидравлический насос	кВт (лс)	1.5 (2)	1.5 (2)
	Насос подачи СОЖ	кВт (лс)	750 (1)	750 (1)
Программируемая центрирующая бабка	Диаметр пиноли	мм (дюйм)	⌀90 (3.54")	⌀90 (3.54")
	Пропуск шпинделя	мм (дюйм)	100 (3.94")	100 (3.94")
	Конусность центров	-	MT №5	MT №5
	Перемещение центрирующей бабки	мм (дюйм)	590 (23.22")	1000 (39.27")
Ёмкость бака	Гидравлический бак	-	60 л.	60 л.
	Бак для подачи СОЖ	-	100 л.	100 л.
Размеры	Требуемая площадь (Д х Ш)	мм (дюйм)	4000 (157.48") х 2100	4700 (185") х 2100
	Высота	мм (дюйм)	2130 (84")	2130 (84")
	Вес (нетто / брутто)	кг	6230 / 6503	7500 / 7900
