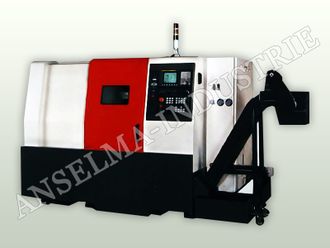

ТОКАРНЫЙ СТАНОК ANS-TC450B (500В; 510В; 535В; 700В)
Модель | Единица измерения | ANS-TC450B | ANS-TC500B | ANS-TC510B | ANS-TC535B | ANS-TC700B | ||
Рабочий ход | Наибольший диаметр обработки над станиной | мм | 450 | 500 | 500 | 500 | 700 | |
Наибольший диаметр устанавливаемого изделия над поперечными салазками суппорта | мм | 280 | 300 | 300 | 300 | 450 | ||
Расстояние между центрами | мм | 485 | 485 | 685 | 685 | 685 | ||
Наибольшая длина оболочки | мм | 400 | 400 | 600 | 600 | 600 | ||
Диаметр изделия, устанавливаемого на токарный станок | мм | 280 | 300 | 300 | 300 |
|
||
Наибольший диаметр обрабатываемого прутка | мм | 45 | 52 (68) | 52 (68) | 75 (92) | 75 (92) | ||
Шпиндель | Диаметр гидравлического патрона | дюйм | 6 | 8 | 8 | 10 | 10 | |
Головка шпинделя | - | А2-5 | А2-6 | А2-6 | А2-8 | А2-8 | ||
Тип подшипника | - | 7018 | NN3020 (3023) | NN3020 (3024) | NN3026 (3028) | NN3026 (3028) | ||
Диаметр подшипника шпинделя | мм | 90 | 100 (120) | 100 (120) | 130 (140) |
|
||
Двигатель шпинделя | лс | 20 | 25 | 25 | 35 | 35 | ||
Скорость вращения шпинделя | об./мин. | 6000 | 4200 | 4200 | 3000 | 3000 | ||
Револьверная головка | Номер иструмента | - | 10 (12) | 10 | 10 | 10 | 10 (12) | |
Внешний диаметр инструмента с хвостиком | мм | 25 (20) | 25 | 25 | 25 | 25 | ||
Внутренний диаметр инструмента с хвостиком | мм | 40 (32) | 40 | 40 (32) | 40 | 40 | ||
Х-ось | Ход | мм | 140+40 | 150+40 | 150+40 | 150+40 | 225+40 | |
Скорость быстрого перемещения | м/мин. | 20 | 20 | 20 | 20 | 20 | ||
Серводвигатель | кВт | 2 | 2 | 2 | 2 |
|
||
Z-ось | Ход | - | 400 | 400 | 600 | 600 | 600 | |
Скорость быстрого перемещения | - | 20 | 20 | 20 | 20 | 20 | ||
Серводвигатель | - | 2 | 2 | 2 | 2 | 2 | ||
Центрирующая бабка | Тип | - | программируемый | программируемый | программируемый | программируемый | программируемый | |
Диаметр пиноли | мм | 80 | 80 | 80 | 80 |
|
||
Направляющая с конусом Морзе | - | МТ4 | МТ4 | МТ4 | МТ4 | МТ5 | ||
Направляющая X-оси | - | Коробчатая направляющая | Коробчатая направляющая | Коробчатая направляющая | Коробчатая направляющая | Коробчатая направляющая | ||
Направляющая Z-оси | - | |||||||
Бак для СОЖ | л | 180 | 180 | 200 | 200 |
|
||
Гидравлический насос | лс | 1 | 1 | 2 | 2 | 2 | ||
Размеры | Требуемая площадь | мм | 1950х1750 | 1950х1750 | 2650х1750 | 2650х1750 | 2650х1750 | |
Вес станка | кг | 4200 | 4200 | 5200 | 5350 | 5600 |
