Новейшие разработки защиты подвесок
Защитные изолирующие материалы

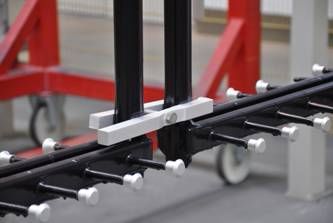

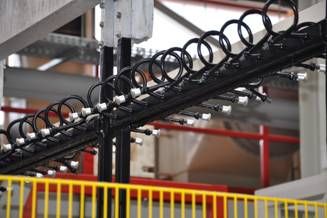

Технологические указания по защитному покрытию для подвесок гальванической линии
Общие характеристики
Защитные изолирующие материалы могут наноситься практически на все металлы. Форма и поперечное сечение обрабатываемых предметов при этом не имеют большого значения. Перед обработкой не требуется обязательного механического придания шероховатости металлической поверхности.
Толщина, эластичность и термостойкость защитного покрытия в значительной мере препятствуют образованию трещин.
За одну технологическую операцию могут наноситься покрытия существенной толщины – у деталей нормальной формы до нескольких миллиметров. Так как защитное покрытие эластичное и при использовании специальной грунтовки замечательно прилипает, то оно является ударопрочным и также при высокой нагрузке значительно устойчиво к механическим повреждениям. Особая отличительная черта – устойчивость ко всем кислотам, щелочным растворам, гальваническим растворам, чистящим средствам и средствам для обезжиривания.
Защитное покрытие не содержит никаких растворителей. При обработке не возникает никаких потерь, т.е. толщина слоя после тремообработки примерно такая же, как после окунания. Также и при хранении – защитное покрытие годное для хранения на складе в течение минимум 1 года – материал не испаряется и не загущается.
Термостойкость защитного покрытия при длительной нагрузке составляет 70ºС. Удельный вес защитного покрытия составляет около 1,2 г/мл, у грунтовочного лака – около 0,9 г/мл. Для нанесения покрытия на 1 м² - с толщиной слоя – в 1,5 мм – потребуется всего около 1900 г материала.
Установки
Электролитическая ванна
Сталь.
Печь до 200ºС, по возможности с бесступенчатым регулированием.
Вытяжная вентиляция
Вытяжная вентиляция требуется при нанесении специальной грунтовки
Вытяжная вентиляция должна быть подобрана по размерам, установлена и экплуатироваться так, чтобы для обслуживающего персонала не возникало никакой опасности для здоровья из-за газов, паров и тумана, возникающего при разбрызгивании жидкости. Особенно следует обеспечивать соблюдение предельно допустимых значений (например, МАК - максимальная концентрация на рабочее место, TКK -техническая контрольная концентрация). Кроме того, следует позаботиться о том, чтобы отсасываемый, содержащий вредные вещества воздух не приводил в месте выпуска к нарушениям, опасностям и вреду окружающей среды.
Защитный изолирующий материал
Защитный изолирующий материал– это свободно текучая зелёная паста, которая отвердевает при 180ºС. После отвердевания материал образует покрытие, которое устойчиво к почти всем кислотам и щелочам, чистящим средствам и средствам для обезжиривания.
Специальная грунтовка
Специальная грунтовка – это белый, содержащий горючий растворитель материал. Он придаёт защитному изолтрующему покрытию исключительную адгезионную прочность, которая необходима, чтобы выдерживать самые тяжёлые нагрузки механического типа.
РАБОЧИЕ УСЛОВИЯ
Тщательная очистка (обезжиривание и раскисление), а также сушка металлической поверхности. Необходимо удалять остатки старых лаков, покрытий и т.д.
Нанесение специальной грунтовки
Предпочтительно погружением. Материал, тем не менее, может также промазываться или распыляться. При погружении или промазывании дополнительного разбавления не требуется. Если специальную грунтовку хотят распылять, то перед употреблением его нужно разбавить специальным разбавителем в пропорции 1:1.
Если грунтовое покрытие из-за долгого хранения загустело, то его можно с помощью разбавителя привести в требуемую для промазывания или погружения рабочую консистенцию – 20 - 25 сек., замеренную при 20ºС в воронке Форда, сопло 4.
Специальную грунтовку следует насосить только один раз тонким слоем. При многократном нанесении или толстым слоем сцепляемость ухудшается.
Сушка грунтовки
Сначала сушат около 10 мин. на воздухе. Недостаточная сушка на воздухе может привести к образованию пузырей во время последующего обжига.
Обжиг грунтовочного лака
Воздушносухой грунтовочный лак обжигается 20-30 мин. при температуре печи в 180-185ºС.
Последовательность рабочих операций
Покрытие загрунтованных предметов защитным изолирующим материалом проводят в следующей последовательности:
Погружение горячих предметов в защитное покрытие.
Предметы вынимаются из печи и сразу же без охлаждения погружаются в защитное покрытие. Защитное покрытие должно быть комнатной температуры приблизительно.
Достижимая толщина слоя зависит от времени пребывания покрываемого предмета в защитном покрытии и от формы и размера предмета, например, большие детали после выемки из печи нужно погрузить в ванну только на короткое время, иначе получится слой большой толщины. Маленькие, тонкие детали нужно сразу же после выемки из печи опустить в защитное покрытие и оставить там на продолжительное время, чтобы получить достаточную толщину слоя.
Погружение и извлечение деталей должно осуществляться медленно (30 см/мин.) и равномерно, чтобы в покрытии не образовывались воздушные пузырьки. Целесообразно предметы непосредственно после погружения слегка двигать. Тем самым, быстрее удаляются прилипаемые воздушные пузырьки.
Если сразу же друг за другом погружают большое количество деталей, то следует учитывать, чтобы предметы погружались не всегда в одно только место ванны.
Стекание каплями защитного покрытия и удаление наплывов:
Время обтечки составляет около 5 мин. и зависит от формы предмета. Возможно возникаемые наплывы можно удалить с помощью маленького шпателя или палочки.
Обжиг защитного покрытия:
Температура обжига составляет 180-195ºС. Покрытые детали сначала нагреваются в печи при температуре 180-185ºС или 190-195ºС – если металл достиг этой температуры – в течение 20 мин. Время, которое требуется, чтобы предметы нагреть до этой темпераутры, зависит от их размера и веса находящегося в печи количества и веса самой печи. После охлаждения детали готовы к использованию.
